古建筑中垂花门的木结构是怎么设计的

  木构架的基本类型



 七、垂花门木构架

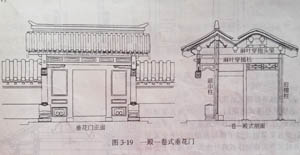

  （二）一殿一卷式垂花门木构架

    一殿一卷式垂花门的木构架，是单排柱担梁式垂花门与四架梁卷棚式悬山结构的一种组合结构，前面是单排柱担梁式垂花门结构，后面是四架卷棚式悬山结构。前屋顶的后檐檩和后屋顶的前檐檩合并为一公用檩，其上形式天沟屋顶。

   现将其中有变化的构件分述如下“

   1、一殿一卷式垂花门的柱子

   原单排柱担梁式垂花门的中柱，现在就成为一殿一卷式垂花门的前檐柱，其柱上结构基本不变；而原双排柱卷棚式垂花门的后檐柱，就是一殿一卷式垂花门后檐柱，除在后檐柱之间安装屏门外，后檐柱上的其他构件也基本不变。

   2、垂花门的横梁

   一殿一卷式垂花门的横梁，是由四架梁与横担梁合并而成，取名为“麻叶抱头梁”，并在公用檩处剔凿檩椀即可。

   在抱头梁下设垫板（将单排柱担梁式垂花门的穿插枋下移），在垫板下安装穿插枋，与原单排柱担梁式垂花门下移的穿插枋合并。

   3、屋面基层

   一殿一卷式垂花门的前后屋顶，各与原屋顶的基本结构相同，只是将前屋顶的后檐，与后屋顶的前檐交接在公用檩上，在交接处做成屋顶天沟，以利排水。

  （三）多檩单卷棚式垂花门木构架

   这是指采用四檩、五檩或六檩做成卷棚结构的垂花门。

    1、四檩卷棚垂花门森构架

    四檩卷棚垂花门的木构架，是在剖面为四架梁卷棚构架的基础上，延长四架梁的两端并作成麻叶抱头而成为“麻叶抱头梁”，然后，将前后檐檩也移至抱头椀槽内。在两端抱头下面悬吊垂莲柱，并在麻叶抱头梁下安装随梁（也可不要）和穿插枋，将垂莲柱与檐柱连接成整体即可。在面阔方向的檐柱之间、垂莲柱之间的构造与前述垂花门结构相同。

    2、五檩单卷棚式垂花门

    五檩单卷棚式垂花门，是在剖面为五架梁结构的基础上，将前檐柱后移并直通金檩下，承托三架梁；而五架梁做成腰子榫与前檐柱十字交叉安装，并延长至前檐檩作成麻叶抱头，在抱头下方吊挂垂莲柱。垂莲柱用穿插枋与前檐柱连接，其他构造与前述垂花门相同。



   怎样认识老北京古建四合院



  木构架的基本类型



   一、硬山式建筑木构架

      硬山式建筑是指双坡屋顶的两端山墙与屋面封闭相交，将木构架全部封砌在山墙以内的一种建筑。它的特点是山墙面没有伸出的屋檐，山尖显露突出。

     硬山式建筑根据屋檩的多少，常分为五檩——九檩等几种构造，但园林建筑多在七檩以下，其中五檩建筑最简单，七檩建筑最为豪华。

    现以七檩建筑为例，说明其构架组成的各部分名称。房屋的木构架由柱、梁、檩、构架连接件和屋面基层等五部分组成，这五部分的构件各有不同的名称。

    1、柱子构件

     柱子是直立支承受力构件，在硬山式建筑中，依其位置和功用不同分为：檐柱、金柱、瓜柱及山柱等。

  （1）檐柱：即房屋前后檐最外排的柱子，前面的叫前檐柱，后面的叫后檐柱。

  （2）金柱：即房屋前后檐内排的柱子，宋称“内柱”，清叫“金柱”。

  （3）瓜柱：它是指立于下面大梁上用来支承上面梁架的短柱，有的称为“童柱”。在屋脊部位支承脊檩的叫“脊瓜柱或脊童柱”，其他部位叫“瓜柱或金童柱”。但脊瓜柱因其独立较高，其上没有梁架连接，直接支承脊檩，这样其稳定性就差，因此常在柱脚处，辅以稳定的木块称为“角背”。而其他瓜柱因梁架的垂直距离不同而有高低，但当瓜柱高度小于本身横向尺寸时，通常将这种矮瓜柱称为“托墩”，《营造法式》称为“侏儒柱”

  （4）山柱：它是整个房屋构架最尽端，紧贴山墙一排梁架中立于山尖位置的柱 子，它是硬山建筑中承接脊檩末端的主要支承构件，由地面直通脊檩，是上述柱中最长的柱子。
