仿古建筑中四角亭的木结构是怎样安装的

  木构架的基本类型



  五、攒尖顶木构架

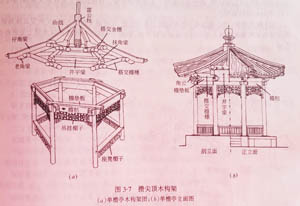

    攒尖顶木构架大量用于亭子建筑，其他建筑如北京天坛祈年殿、皇穹宇等也采用这种形式。它分多角形和圆形两大类，每一类又有单檐和重檐两种形式，在重檐亭中又有单围柱和双围柱之分。除此之外还可以将两种组合起来形成组合亭。亭子的形式虽然很多，但基本结构均大同小异，现以单檐亭和圆形亭的木构架为例，分述如下：

 （一）单檐亭木构架

  1、柱子围圈构件

    单檐亭的柱子应根据面阔和进深的大小，可设为4根、6根、8根、12根等檐柱，柱脚立于角柱石上，柱头做成十字槽口，安装檐枋（又称箍头枋），形成第一道封闭圈梁以组成柱子围圈结构。

  2、檐檩围圈构件

    檐檩围圈结构是第二道封闭圈梁。在柱头的搭交檐枋上，先安放一组托檩构件“角云”，然后将檐檩作成搭交形式卡放在角云上。在檐枋和檐檩的空挡安放檐垫板。

  3、横梁构件

    在檐檩之上设置横梁以承托金檩，形成构架的第三个封闭圈。此圈横梁的设置方法有两种：一种是采用“趴梁法”，另一种是采用“抹角梁法”。

  （1）趴梁法：沿金檩的水平投影轴线位置，首先在进深方向施以长趴梁，趴搭在檐檩上，然后在面阔方向施以短趴梁，搭交在长趴梁上形成井字形梁。再在趴梁上安放搭交金檩。

  （2）抹角梁法：沿金檩的水平投影轴线交点的位置，在两搭交檐檩上以45度角安放抹角梁。承托抹角梁的檐檩应事先在安放处做好承放卡槽。然后在抹角梁上安放搭交金檩。

     金檩与趴梁（或抹角梁）之间的空挡由金枋填补，故有将金枋称为“金垫枋”。

   4、攒尖构件

     攒尖构件是形成斜坡尖顶的构件，它包括角梁、由戗、雷公柱等。

    （1）角梁：由老角梁和仔角梁组成，老角梁的前段搁置在檐檩上，后端作成椀口与仔角梁一起扣在金檩上。

    （2）由戗：因为攒尖顶是一个坡屋面，从檐步架到脊步架的坡度是变化 的，故角梁只能设在檐步架内，然后在仔角梁的尾端再接由戗，由戗的尾端与雷公柱榫接。

     在小式亭子建筑中，因为由戗是支撑雷公柱的重要构件，所以《营造法式》在亭榭斗尖举折这制中称为“簇梁”。

    （3）雷公柱：即支承攒尖顶顶尖的木柱，支承雷公柱的方法有两种：一是由戗支撑法，即由名角梁后面延伸的由戗支承，使雷公柱悬空垂立，一般小型亭子都采用这种方法。另一种是在雷公柱下面设置太平梁作为支承，太平梁安放在金檩上，这种方法多用于屋面荷重较大的亭子建筑。

   5、屋面基层

     亭子建筑的屋面基层与庑殿、歇山屋面相同，只是面积小而集中。正身部位钉装正身檐椽和飞椽，转角部位钉装翼角和翘飞椽，望板上施以瓦作。
